Panel de conexión
Una red donde todo está conectado de forma clara y ordenada no solo funciona mejor, sino que también evita muchas frustraciones. Un panel de conexión ayuda a organizar el cableado y simplifica el mantenimiento y la expansión. Es una opción inteligente tanto para uso doméstico como profesional.
Aquí podrás leer todo lo que necesitas saber para elegir el patch panel adecuado y conectarlo correctamente.
Qué es un panel de conexión y por qué es útil
Un panel de conexión es un punto de conexión central donde convergen los cables de red. En la parte posterior, se conectan los cables fijos provenientes de su casa u oficina. En la parte frontal, se conectan con cables de conexión cortos a su switch o router. Esto crea una disposición de red clara.
Estos paneles garantizan que el cableado se mantenga lógico y organizado. Los problemas son más fáciles de identificar y los ajustes más sencillos de implementar.
Beneficios de trabajar con un panel de conexión
Un panel de conexiones le ayuda a mantener su red organizada y adaptable. Estas son las principales ventajas:
-
Conexión central clara de todos los puntos de la red
-
Agregue o cambie nuevas conexiones fácilmente
-
Encuentre y resuelva fallas más rápido
-
Acabado limpio en armario o armario de contadores
-
Menos posibilidades de rotura o mal funcionamiento del cable
Es un estándar para los instaladores desde hace años, pero cada vez se utiliza más en redes domésticas.
Tipos de paneles de conexión a considerar
Existen varios tipos de paneles de conexión, según sus preferencias y situación:
-
Panel LSA
Esto implica conectar cables con una herramienta especial. Es robusta y adecuada para instalaciones permanentes. -

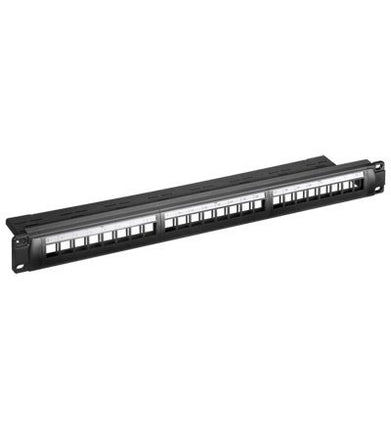

Panel trapezoidal
Aquí haces clic en los módulos. Puedes determinar el tipo que necesitas para cada puerto. Ideal para combinar datos, telefonía y cable coaxial. -
UTP o STP
El cable UTP no está blindado y es apto para uso residencial. El STP ofrece blindaje adicional contra interferencias. Se recomienda para instalaciones industriales o edificios con gran cantidad de equipos eléctricos.
Tenga en cuenta también el número de puertos: 12 para una instalación pequeña, 24 o 48 para aplicaciones comerciales.
¿Qué panel de conexión se adapta mejor a su situación?
La elección correcta depende de dónde y cómo coloque el panel de conexión:
-

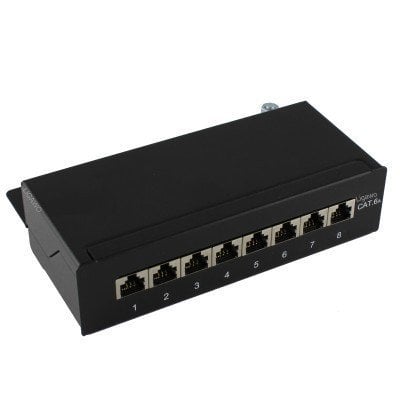

En un armario de contadores lo mejor es elegir un modelo de pared compacto con entre 6 y 12 puertos
-
Un modelo de 19 pulgadas con 24 o 48 puertos cabe en un gabinete de servidor
-
Para oficinas pequeñas, es útil un modelo montado en la pared con gestión de cables.
Elija también la categoría correcta de cables de red. El CAT5e es adecuado para aplicaciones estándar, y el CAT6 o superior para velocidades más altas y menos interferencias. Combine siempre su panel con cables de la misma categoría.
🔗 Consulta también nuestros cables de red en rollo o conectores RJ45 para tu instalación completa.
Cómo instalar un panel de conexión
Instalar un panel de conexión requiere cierta preparación, pero puede hacerlo usted mismo fácilmente. Siga estos pasos:
-
Monte el panel en su gabinete o en la pared.
-
Retire el revestimiento exterior de los cables y clasifique los cables.
-
Conecte los cables según el código de color (T568B es estándar)
-
Etiquete cada puerto para mayor claridad
-
Conecte los puertos a su conmutador o enrutador mediante cables de conexión
-
Pruebe todo con un comprobador de cables para descartar errores.
Utilice siempre las herramientas adecuadas y trabaje con cuidado. Esto evita torceduras o daños en los cables.
Errores comunes al conectar
Aunque parezca sencillo, hay algunos errores comunes que conviene evitar:
-
No queda margen para los cables, lo que provoca tensión.
-
Usando el orden incorrecto de venas
-
Realizar giros cortos o curvas cerradas
-
Cables no blindados adecuadamente al utilizar STP
-
Etiquetas ilegibles o no se utilizan etiquetas
Un panel bien diseñado es claro y fácil de manejar.
Puntos a tener en cuenta al comprar un panel
A la hora de elegir, preste atención a estos aspectos prácticos:
-
Número de puertos
Elija el tamaño adecuado: 12 para el hogar, 24 o más para instalaciones más grandes -
Asamblea
¿Montaje en pared o en rack? Consulta las dimensiones y opciones de montaje. -
Compatibilidad con su categoría de cable
Utilice un panel CAT6 con cables CAT6 para evitar pérdida de rendimiento -
Gestión de cables
Características adicionales como guías de cables o soportes ayudan a garantizar una instalación ordenada. -
Marca y calidad
Elija marcas confiables como ACT, Intellinet o Digitus. Ofrecen un rendimiento estable en el uso diario.
Respuestas a preguntas frecuentes sobre paneles de conexión
¿Es necesario un interruptor para un panel de conexión?
Sí, el panel conecta los cables a un conmutador. Sin conmutador, no hay distribución de red.
¿Cuál es la diferencia entre LSA y keystone?
LSA se completa con una herramienta, Keystone trabaja con módulos que se encajan en su lugar.
¿Cómo sé si todo está conectado correctamente?
Utilice un comprobador de cables para detectar errores inmediatamente.
¿Es todavía suficiente el CAT5e?
Para instalaciones domésticas sencillas, sí. Para mayor velocidad y mejor blindaje, elija CAT6 o superior.
Información adicional para una buena elección
Para mayor claridad, encontrará a continuación añadidos útiles:
-
Comparación entre CAT5e, CAT6, CAT6a y CAT7
Vea la velocidad, el ancho de banda y el blindaje en una descripción general -
Tabla de diferencias entre montaje en pared y montaje en bastidor
Incluyendo dimensiones, situación de uso y distribución de puertos. -
Lista de verificación de instalación
Útil para la preparación y ejecución. -
Explicación visual de los errores
Con fotografías de problemas de conexión comunes -
Esquema entre módem, panel de conexión y conmutador
Vista simple de la estructura de su red
¿Quieres configurar tu red de forma ordenada y a prueba de futuro? Un panel de conexión es una opción inteligente y práctica. Puedes pedirlo fácilmente a través de nuestra página de paneles de conexión.
