Un cable coaxial se utiliza generalmente para conectar la televisión por cable desde la toma de pared hasta la toma de antena de un televisor, grabadora o decodificador. Lo que hace único a este cable es que tanto la imagen como el sonido se transmiten a través del mismo cable.
dividir
Gracias a su diseño especial, el cable coaxial presenta una pérdida de radiación mínima. Además, las señales externas de alta frecuencia no pueden penetrar el cable ni interrumpir la señal. Esto confiere a los cables coaxiales una gran estabilidad de uso.

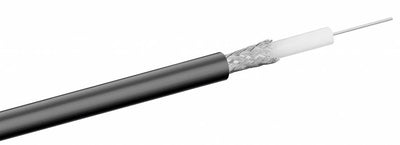

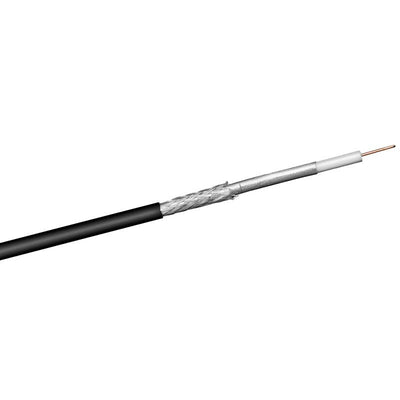

Un cable coaxial es un tipo de cable que consta de un conductor central rodeado por una capa aislante, que a su vez está recubierto por un blindaje conductor (el conductor exterior) y una cubierta protectora exterior. El diagrama a continuación ilustra la estructura de un cable típico. La señal eléctrica viaja a través del conductor interior.
Los cables coaxiales a menudo se eligen por su diseño blindado, que permite que el conductor central transmita datos rápidamente mientras lo protege de daños e interferencias.
Los cables coaxiales constan principalmente de cuatro capas diferentes:
Los cables coaxiales transportan datos a través del conductor central, mientras que las capas de protección circundantes evitan la pérdida de señal (también llamada pérdida de atenuación) y ayudan a reducir la EMI.
La velocidad de transmisión de los cables coaxiales es de 10 Mbps (megabits por segundo), lo que les proporciona 80 veces la capacidad de transmisión en comparación con los cables de par trenzado.
Ventajas de los cables coaxiales:
Una ventaja adicional de los cables coaxiales es que el campo electromagnético que transporta la señal solo está presente en el espacio entre los conductores interno y externo. Esto significa que los cables coaxiales pueden instalarse junto a objetos metálicos sin pérdida de potencia, a diferencia de otros tipos de líneas de transmisión.
Desventajas de los cables coaxiales: La mayor desventaja de utilizar cables coaxiales es que una falla en un solo cable puede apagar una red entera.
Ambos tipos de cables se pueden utilizar para transmitir vídeo, audio y otros datos, cada uno con sus propias ventajas y desventajas a la hora de configurar su red.
La opción más adecuada depende de la distancia y la cantidad de datos que se desee transferir. Los cables de fibra óptica pueden transportar señales a kilómetros de distancia sin amplificador. Los cables coaxiales experimentan mayor pérdida de señal, por lo que son mejores para distancias cortas. La fibra óptica puede transportar mucha más información y es más cara. Aunque la fibra óptica es menos común en zonas residenciales que el cable coaxial, su despliegue continúa creciendo en todo el mundo.
Los cables coaxiales son fáciles de instalar y muy robustos. La fibra óptica ofrece velocidades de transferencia de datos más altas y rápidas, ideal para redes profesionales o grandes complejos residenciales como parques empresariales, universidades o edificios de apartamentos. Para instalaciones domésticas o redes de capacidad media, la mayoría de la gente elige cables coaxiales.
El internet de fibra óptica es inicialmente más caro, pero ofrece una larga vida útil. Tras la instalación, el costo del internet de fibra dedicado sigue siendo mayor que el de las conexiones de internet por cable compartido. Es fundamental considerar estas opciones antes de tomar una decisión que afecte su servicio de red a largo plazo.
Para televisión, se requiere un cable con una impedancia de 75 ohmios. Sin embargo, para redes informáticas, el cable debe tener una impedancia de 50 ohmios. En netwerkkabel.eu, vendemos ambos tipos de cables coaxiales.
Existen principalmente dos tipos de cables coaxiales: aquellos con una impedancia de 75 ohmios (Ω) y aquellos con una impedancia de 50 ohmios.
Los cables con una impedancia de 75 ohmios se utilizan habitualmente para señales de vídeo, mientras que los de 50 ohmios se suelen usar para la transmisión de datos y la comunicación inalámbrica. En el ámbito de los cables coaxiales, ohmio se refiere a la impedancia, que representa la resistencia del cable al flujo de energía eléctrica.
Los cables coaxiales RF se utilizan para transportar señales de radiofrecuencia. Este tipo de cable es el estándar para las conexiones de TV y tiene un solo pin que se conecta a la entrada de RF de un dispositivo.
Los cables RG-6 cuentan con conductores más grandes, lo que resulta en una calidad de señal superior. Su aislamiento dieléctrico es más grueso y su blindaje es diferente, lo que les permite gestionar mejor las señales a niveles de GHz. Gracias a su delgada estructura, la instalación en paredes o techos es relativamente sencilla.
Los cables RG-59 se usan ampliamente en hogares y son similares a los RG-6, pero tienen un conductor central aún más delgado. Esto los convierte en una excelente opción para distancias cortas y transmisiones de baja frecuencia.
Los cables RG-11 son fáciles de identificar gracias a su revestimiento más grueso en comparación con otros cables coaxiales, lo que dificulta su instalación. Sin embargo, ofrecen una atenuación menor que los RG-6 o RG-59, lo que significa que pueden transportar datos a mayores distancias.
Een coaxiale kabel is een type kabel dat bestaat uit een centrale geleider, omgeven door een isolerende laag, die vervolgens omhuld is door een geleidende afscherming (de buitengeleider) en een beschermende buitenmantel. Het onderstaande diagram illustreert de structuur van een typische kabel. Het elektrische signaal beweegt zich langs de binnengeleider.
Coaxkabels worden vaak gekozen vanwege hun afgeschermde ontwerp, dat ervoor zorgt dat de kerngeleider snel data kan verzenden, terwijl hij tegelijkertijd beschermd is tegen schade en interferentie.
Coaxkabels bestaan voornamelijk uit vier verschillende lagen:
Coaxiale kabels transporteren gegevens via de kerngeleider, terwijl de omringende afschermingslagen signaalverlies (ook wel verzwakkingsverlies genoemd) tegengaan en helpen EMI te verminderen.
De transmissiesnelheid van coaxkabels bedraagt 10 Mbps (megabit per seconde), wat hen voorziet van een 80-voudige transmissiecapaciteit vergeleken met getwiste kabels.
Voordelen van coaxkabels:
Een bijkomend voordeel van coaxkabels is dat het elektromagnetische veld dat het signaal draagt enkel aanwezig is in de ruimte tussen de binnenste en buitenste geleiders. Dit impliceert dat coaxkabels kunnen worden geïnstalleerd naast metalen objecten zonder verlies van stroom, in tegenstelling tot andere typen transmissielijnen.
Nadelen van coaxkabels: Het grootste nadeel van het gebruik van coaxkabels is dat een enkele kabelstoring een volledig netwerk kan platleggen.
Beide kabeltypes kunnen dienen voor het verzenden van video, audio en andere data, elk met eigen voor- en nadelen bij het inrichten van je netwerk.
Welke keuze het meest geschikt is, hangt af van de afstand en de hoeveelheid gegevens die je wilt overbrengen. Glasvezelkabels kunnen signalen over kilometers transporteren zonder versterker. Bij coaxkabels treedt meer signaalverlies op, dus zijn ze beter voor korte afstanden. Glasvezel kan aanzienlijk meer informatie verwerken en is kostbaarder. Hoewel glasvezel minder vaak voorkomt in residentiële omgevingen dan coax, blijft de uitrol ervan wereldwijd groeien.
Coaxkabels zijn gemakkelijk te installeren en zeer robuust. Glasvezel biedt hogere en snellere dataoverdracht, ideaal voor professionele netwerken of grote wooncomplexen zoals bedrijfsparken, universiteiten of flatgebouwen. Voor thuisinstallaties of netwerken met gemiddelde capaciteit kiezen de meeste mensen voor coaxkabels.
Qua kosten is glasvezel aanvankelijk duurder, maar biedt een lange levensduur. Na installatie blijven de kosten voor dedicated internet via glasvezel hoger dan voor gedeelde kabelinternetverbindingen. Het is cruciaal om deze opties te overwegen voordat je een beslissing neemt die je netwerkservice op lange termijn beïnvloedt.
Voor het gebruik bij de televisie is er een kabel nodig met een impedantie van 75 Ohm. Echter moet de kabel bij het gebruik voor computernetwerken een impedantie van 50 Ohm hebben. Bij netwerkkabel.eu verkopen wij beide soorten coax kabels.
Er bestaan primair twee soorten coaxkabels: kabels met een impedantie van 75 Ohm (Ω) en die met een impedantie van 50 Ohm.
Kabels met een impedantie van 75 Ohm worden doorgaans ingezet voor videosignalen, terwijl de 50 Ohm kabels veelal worden gebruikt voor dataoverdracht en draadloze communicatie. Binnen de wereld van coaxkabels duidt Ohm op de impedantie, hetgeen de weerstand in de kabel tegen de stroom van elektrische energie behelst.
RF coaxiale kabels worden benut voor het transporteren van radiofrequentiesignalen. Dit type kabel is de standaard voor tv-aansluitingen en heeft een enkele pin die in de RF-ingang van een apparaat wordt gestoken.
RG-6 kabels beschikken over grotere geleiders, wat resulteert in superieure signaalkwaliteit. Ze hebben een dikkere diëlektrische isolatie en zijn voorzien van een ander type afscherming, waardoor ze signalen op GHz-niveau beter kunnen hanteren. Vanwege de dunne structuur van deze kabel is installatie in muren of plafonds relatief eenvoudig.
RG-59 kabels zijn veelvuldig in gebruik binnen huishoudens en lijken op RG-6, maar hebben een nog dunnere kerngeleider. Dit maakt ze een uitstekende keuze voor korte afstanden en transmissies met lage frequentie.
RG-11 kabels zijn eenvoudig te identificeren door hun dikkere omhulsel in vergelijking met andere coaxiale kabels, hetgeen de installatie bemoeilijkt. Echter, ze bieden een lager dempingsniveau dan RG-6 of RG-59, wat impliceert dat ze gegevens over grotere afstanden kunnen transporteren.
